Calculadora de caudal y posición

Nota

La Calculadora de caudal y posición está disponible para las instalaciones de FlumeGate en modo CAUDAL o POSICIÓN.

Calculadora de caudal y posición utiliza la geometría de la compuerta y los valores de caudal y posición dados para calcular:

  • La configuración de la posición de la compuerta necesaria para pasar un caudal especificado.
  • El caudal que pasará con las configuraciones de posición dadas.

La calculadora puede ser útil cuando necesite operar la compuerta manualmente por alguna razón, para que pueda usar los controles de Consigna de Posición de la compuerta para configurar la consigna de posición adecuada para la compuerta.

Nota

La calculadora no cambia el caudal o la posición de la compuerta, solo calcula las configuraciones necesarias para una posición o caudal determinado. Luego de haber completado el cálculo, puede elegir si aplicar o no el nuevo valor.

¿Qué pasa si hay más de una compuerta?

Si hay más de una compuerta, solo va a especificar la posición de la compuerta principal, pero la calculadora supone que el caudal se distribuye por igual entre las compuertas disponibles. En esta aplicación, no puede seleccionar compuertas individuales para incluirlas o excluirlas del cálculo.

Para calcular la posición de la compuerta o el caudal:

Nota

La Calculadora de caudal y posición está disponible para cualquier etiqueta de Consigna de caudal o de posición.

  1. Introduzca el caudal que desea en la instalación (o la posición si va a establecer una consigna de caudal).
  2. Haga clic en Calcular
  3. Compruebe la posición
  4. Haga clic en Enviar para establecer esta nueva posición.

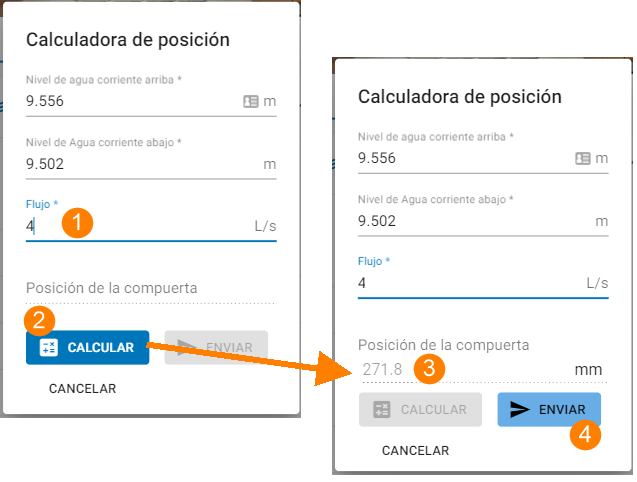

Calculadora de caudal y posición: ejemplo de configuración de una posición para un caudal deseado

  1. En la pantalla Detalles de etiqueta, pulse el botón Calculadora para abrir la Calculadora de caudal y posición .

    Nota

    Los niveles actuales de aguas arriba y aguas abajo se utilizan por defecto, pero puede ajustar estos valores si lo desea. Haga clic en cualquier de los cambios e introduzca el valor que prefiera.

  2. Introduzca un valor objetivo en función del tipo de cálculo que desee realizar:
    • Caudal - especifique un caudal y calcule la posición de la compuerta requerida
    • Posición de la compuerta - especifique una posición de la compuerta y calcule el caudal resultante. Si hay más de una compuerta, solo especificará la posición de la compuerta principal (Compuerta 1), pues las otras compuertas se controlan desde esta.
  3. Haga clic en Calcularpara calcular el caudal o la posición de la compuerta.
  4. Haga clic en Aplicar para cambiar la consigna de este valor calculado.
  5. 5. En la pantalla Detalles de etiqueta, seleccione Editarpara enviar el valor a la compuerta y espere a confirmar que la configuración se aplicó.
