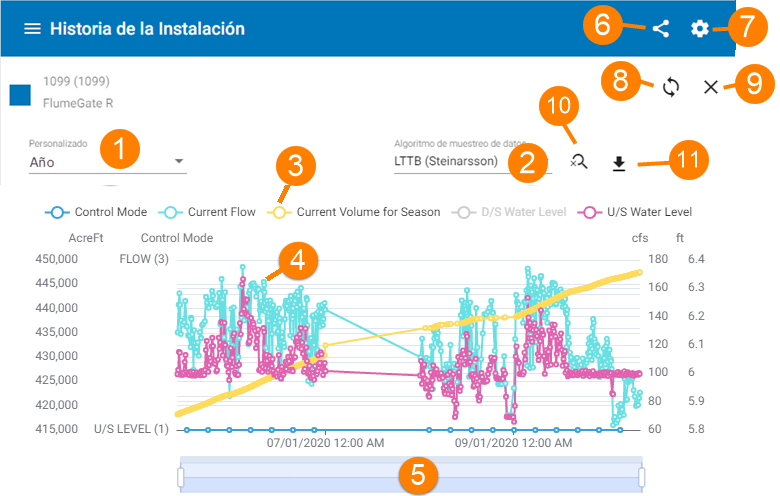

Historia de etiquetas y tendencias

Puede ver la historia de etiquetas desde varias secciones:

• Para ver las tendencias históricas de los grupos de etiquetas de una instalación, pulse el símbolo Historia de la instalaciónen el menú de la instalación. Por defecto, se muestran las etiquetas en la primera tarjeta en la pantalla de Detalles de la instalación.
• Para ver las tendencias de la historia de etiquetas individuales, pulse el símbolo Historia de etiquetaen la pantalla Resumen de la instalación.
• Para ver la historia de etiquetas de una etiqueta con alarma, seleccione Historia de etiqueta en el menú de alarmas
• Para compartir la tendencia, pulse el símbolo Compartirpara enviar un enlace a la tendencia con su ajuste de configuración.

Desplácese hacia abajo o gire la pantalla si es necesario para ver más sobre las tendencias.

Navegar por el gráfico de tendencias

Utilice la barra de navegación en la parte inferior del gráfico para acercar o desplazarse por este. Utilice las asas de cada extremo de la barra para acercar y deslizarla de un lado a otro para desplazarse.

Elegir un periodo de tiempo

Utilice el campo desplegable para elegir un periodo de tiempo:

• El periodo de tiempo por defecto es el de las últimas doce horas.
• Seleccione Personalizar para introducir un periodo de tiempo personalizado.

Elegir un tipo de datos

Utilice el desplegable Algoritmo de muestreo de datos para elegir cómo seleccionar los puntos de datos para la línea de tendencia. La elección de una opción de reducción de tamaño puede dar como resultado un mejor rendimiento cuando hay muchos datos disponibles.

• Las opciones son:

• Ninguna: muestra todos los datos disponibles.

• Valores mínimos: un algoritmo de reducción de tamaño que selecciona el valor mínimo de un conjunto de puntos filtrados.

• Valores promedio: un algoritmo de reducción de tamaño que selecciona el valor promedio de un conjunto de puntos filtrados.

• Valores máximos: un algoritmo de reducción de tamaño que selecciona el valor máximo de un conjunto de puntos filtrados.

• LTTB (Steinarsson): un algoritmo de reducción de tamaño que reduce el número de puntos de datos mostrados mientras conserva la forma de la línea de tendencia original.

Ver los puntos de datos

Pulse un punto de datos para ver la hora y el valor de la etiqueta en ese punto.

Restablecer el gráfico

Para restablecer la configuración predeterminada del gráfico, pulse el símbolo Restablecer.Esto hará que las etiquetas incluidas vuelvan a ser las predeterminadas.

Exportar y compartir datos de tendnciaa

• Para exportar y descargar los datos del gráfico a un archivo csv, pulse el símbolo Descargar. Esto descargará todos los datos del gráfico, incluidas las etiquetas ocultas y las etiquetas que haya agregado al gráfico.

• ● Para enviar un enlace al gráfico, pulsar el símbolo Compartir en la parte superior derecha de la página. El enlace incluirá los ajustes de configuración.

Configurar las etiquetas y los ejes en el panel de configuración

Pulse Configuración para abrir el panel de Configuración.

El menú de configuración tiene dos pestañas:

• Eje Y - para configurar los ejes verticales de las etiquetas.

• Etiquetas - para configurar las configuraciones de visualización de las etiquetas y añadir nuevas etiquetas al gráfico

Agregar una nueva etiqueta al gráfico

Para agregar una nueva línea de tendencia a un gráfico:

1. En la pestaña Etiquetas del panel de Configuración, pulse el botón Añadiren la parte inferior de la pantalla para añadir una nueva etiqueta.

2. Seleccione una etiqueta (o etiquetas) de la lista desplegable de etiquetas de instalación. La nueva etiqueta permanecerá en el gráfico hasta que se cierre.



   Selección de etiquetas para añadir al gráfico

Mostrar u ocultar líneas de tendncias

Para configurar la visibilidad de las líneas de tendencia de las etiquetas:

1. En la pestaña Etiquetas del panel de Configuración, seleccione la etiqueta que desea configurar.

2. Utilice el conmutador Mostrar/Ocultar para configurar la visibilidad de la etiqueta.

3. Pulse Salvar para guardar la configuración

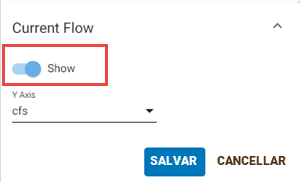

   Mostrar u ocultar una tendencia

Configurar ejes verticales

Utilice la pestaña Eje Y del panel Configuración para configurar los ejes verticales de las líneas de tendencia de las etiquetas.

Por defecto, el gráfico mostrará un eje vertical para cada unidad de medida utilizada por las etiquetas en el gráfico y el rango de los ejes cubrirá el rango de valores encontrados en la(s) etiqueta(s) que utilizan esa unidad.

Cambiar la configuración del Eje Y

Para cambiar las configuraciones del Eje Y

1. En la pestaña Eje Y del menú Configuración, seleccione el eje que desea configurar.

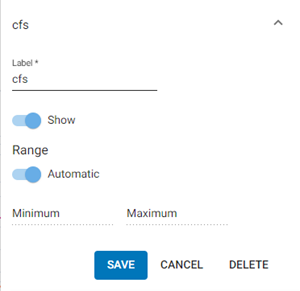

   Configuring the 'cfs' axiConfiguración del eje “cfs”

2. Edite el campo de la etiqueta si desea cambiar la etiqueta del eje

3. Utilice el conmutador Mostrar/Ocultar para mostrar u ocultar el eje

4. Establezca el modo en que se determina el rango del eje:

   • Deje el rango establecido en Automático para ajustarse automáticamente al rango de valores almacenados actualmente para las etiquetas que utilizan este eje.

   • Desactive el ajuste Automático para establecer el rango manualmente, a continuación, introduzca los valores mínimos y máximos para el eje

     Ejemplo

     Por ejemplo, puede hacerlo si:

     • Quiere asegurarse de que el eje comienza en cero.

     • Quiere restringir el rango del eje para concentrarse en los valores comunes e ignorar los valores atípicos.

Añadir un nuevo Eje Y

Puede añadir un nuevo Eje Y al gráfico y configurar una etiqueta para utilizar ese eje.

Para añadir un nuevo Eje Y

1. En la pestaña Eje Y del panel de Configuración, pulse el botón Añadir en la parte inferior de la pantalla para añadir un nuevo Eje Y.

2. Asigne una etiqueta al eje. Deje las configuraciones de rango y visibilidad en los valores predeterminados por ahora y haga clic en Salvar para guardar sus configuraciones.

3. En la pestaña Etiquetas, seleccione la etiqueta que desea utilizar este eje y seleccione el Nuevo eje en el desplegable Eje Y. Haga clic en Salvar para guardar la configuración.

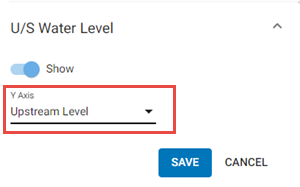

   Cambiar el eje de la etiqueta

Ahora puede volver a configurar la visibilidad del eje y las configuraciones de rango si es necesario en la pestaña Eje Y.

Borrar un eje

Para eliminar un eje

1. En la pestaña Etiquetas del menú Configuración, compruebe si hay alguna etiqueta asociada al eje y elimine las asociaciones. No se puede eliminar un eje que esté siendo utilizado por una etiqueta.

2. En la pestaña Eje Y del menú Configuración, seleccione el eje que desea eliminar y pulse el botón Eliminar.
